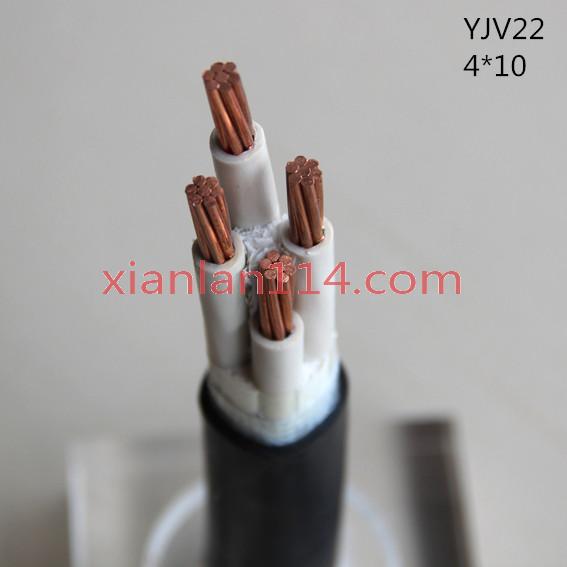

• 商品名称：供应翼航线缆YJV22 4*10 钢带铠装优质电缆 足方足米 保质保量
• 商品编号：ECS000873
• 品牌：翼航
• 上架时间：2014-08-22
• 商品毛重：0克
• 截面：10²
• 芯数：4
• 是否带铠：是
• 材质：铜
• 电压：0.6/1kV
• 用途：电力输配电系统中供输配电能
• 执行标准：GB12706-2008
• 型号：YJV22
• 数量单位：米

如果您发现商品信息不准确，欢迎纠错；如果您发现非国标产品，欢迎举报



使用特性：



1. 额定电压：U。/U为0.6/1kV



2. 电缆敷设温度应不低于0℃



3. 短路时（最长持续时间不超过5s）电缆的最高温度，聚氯乙烯绝缘（PVC/A）160～℃,交联聚乙烯绝缘（XLPE）250～℃。



3. 电缆导体的最高长期允许工作温度：聚氯乙烯绝缘 90℃, 交联聚乙烯绝缘70℃。我公司生产的电线电缆，均严格按照质量保证体系的要求生产，主要原材料都是定点采购，原材料厂家也是经我公司评定合格的分承包方



4. 电缆安装时的最小弯曲半径：电缆安装时的最小允许弯曲半径15D，靠近连接盒和终端电缆的最小允许弯曲半径12DD-电缆外径。



电缆故障点的找寻方法



由于电缆故障的性质不同，只能对不同故障性质采用不同的探测方法，因此，在探测故障点前，首先确认故障的性质以及电缆的敷设的状态、位置和长度等必要的技术参考资料，这样有助于迅速准确地找出故障点位置。



1）确定故障性质：最常用方法是使用兆欧表（在井下使用本质安全型兆欧表）。在另一端芯线完全开路的情况下，测量各芯线间及各芯线对地的绝缘电阻，如电缆芯线对地或相间短路，表针既指零。而在电缆另一断芯线短接情况下，如有断线，兆欧表指针指向无限大。



2）故障检测方法：通常有电桥法、脉冲法、士波器法、感应法、声测法等等，对煤矿电缆，KDLZ-1型矿用电缆故障测试仪更为适合，它可使用于瓦斯尘爆炸危险的矿井之中。能探测矿用电力电缆的短路、接地及断线的故障点位置，但对屏蔽橡套软电缆、带统包型编织结构监视



导线的屏蔽橡套 软电缆和铠装电缆的故障点很难探测，对高阻接地故障点无法探测，同时受到环境潮湿、矿井下杂散电流的影响，探测故障点的准确性受到一定的影响。



3）KDLZ-1型矿用电缆故障测试仪由音频发生器、音频接收器、电感性探头、电容性探头组成。电感性探头用于对地短及相间短路测量，电容性探头用于电缆断线测量。



探测故障点位置偏差小于±20cm，探测故障电缆长度为300m。测量时探头放入一根探杆中，把短路两相或相对地的两个端头接到发射机输出的两个端头上，发射机输出端通过故障电缆成闭合回路，通过导线周围产生频率为825Hz的交变磁场。



电感性探头是电磁棒上绕制线圈而成，磁力线在线圈上产生感应电动势，通过接收机放大，当探头沿电缆线路移动时，在耳机上有声音，电表上有指示。在故障点处声音最响，电表指针摆动幅度最大，故障点后急速下降到无声，电表指针摆动幅度小甚至不摆动。



测量断线是利用电力线通过电容探头集中感应到大地，为此接收机声音在断头处最大，之后急速下降至零

商品属性
[截面]	10²
[芯数]	4
[是否带铠]	是
[材质]	铜
[电压]	0.6/1kV
[用途]	电力输配电系统中供输配电能
[执行标准]	GB12706-2008
[型号]	YJV22
[数量单位]	米
